Ｖ-ＭＡＸくん(^^)

V-MAXくんスタータークラッチ

滑りでごじゃる(ﾟдﾟ)！

随分前にも作業した

経験ありますヨン(^^)





スターターカバーを外す前に

シャフトドライブの

ケースカバーを外さんと

外れないでごじゃるよ(ﾟдﾟ)





スターターカバーを外すと

巨大なジェネレータマグネットが

現れるでごじゃるヨン( ﾟДﾟ)

特殊工具をセットするのですが

３本のボルトを均等に

セットしないと工具が

潰れる可能性が

あるでごじゃる(-_-メ)

ホンマ慎重セットだヨン(‘◇’)ゞ





特工（特殊工具）本体を

モンキーレンチで固定して

シャフト部分を時計方向に

締め付けるでごじゃる(^^)/





特工の厚みを見れば分かりますが

工具が潰れる勢いで締めないと

外れないでごじゃるよ(*´з`)

硬いからと言ってインパクトを

使用すると工具のネジ部分が

逝ってしまうかもしれませんし

特工のセッティング不備で

一気に工具が潰れる可能性も

ありますので

インパクトの使用は絶対駄目!!

手トルクで頑張って外すで

ごじゃるヨン(‘◇’)ゞ

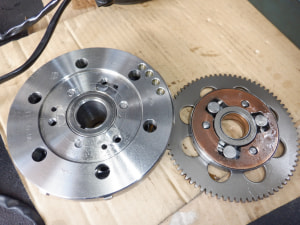

右がスタータークラッチ

左が巨大マグネットで

巨大すぎて超超重たいで

ごじゃるよ(”ω”)





V-MAXくんあるある!!

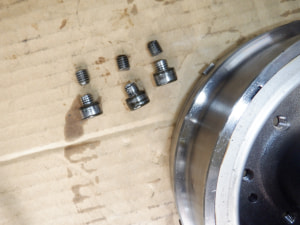

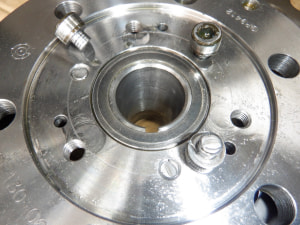

スタータークラッチ固定ボルトが

折れる事件でごじゃるヨン( ﾟДﾟ)

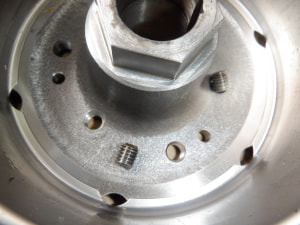

マグネット側には折れた

ボルトの先が残ってますので

取り除くでごじゃる(^^)





こんなんで良いのってぐらい

短いボルトでしかも３本だけで

止まってるのでごじゃる( ﾟДﾟ)

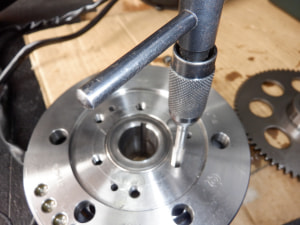

一応ネジ山をタップで

確認でごじゃる(‘◇’)ゞ





ワンウェイクラッチで

エンジンがかかるのですが

ギヤが左回転した動力を

クラッチ本体に伝えて本体が

左に回転してクランクシャフトが

回るって事でごじゃるヨン(^^)/

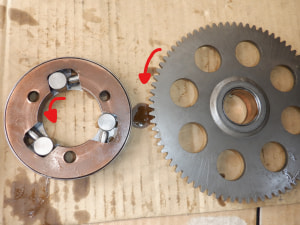

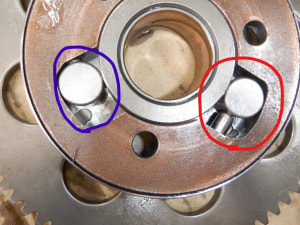

赤丸がクラッチギヤが

固定されてる時で

青丸がクラッチギヤフリーに

なってる時でごじゃるヨン(＾ω＾)

頭の中で想像してチョ‼(^^)

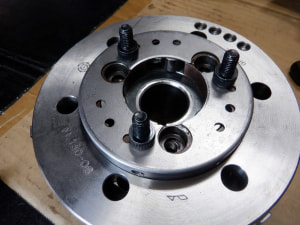

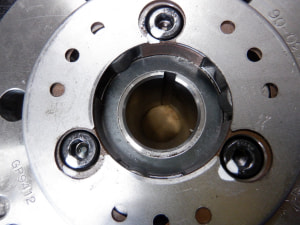

ボルトが緩まないように

ネジロック剤を塗布したで

ごじゃる(‘◇’)ゞ

元々ロック剤なしですヨン(?_?)





せめて４点止めにしませんかNe!!

クランキングに相当な力が

かかってるだろうに

このボルトでは不安で

ごじゃる((+_+))

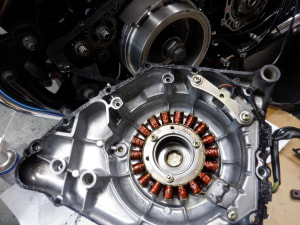

ガスケット新品の上に

液体ガスケットを薄く

塗布したでごじゃるヨン(^^)/

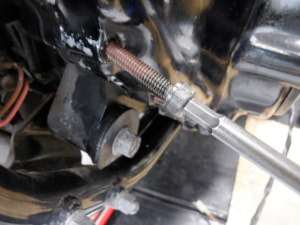

スタータケースのボルトは

毎度のスレッドコンパウンドを

塗布したでごじゃるヨン(*^^)v



Pu!!
